Zendure Smart Meter 3CT-S – intelligenter 3-Phasen-Stromzähler mit 3× 120-A-Stromwandlern
Der Zendure Smart Meter 3CT-S ist ein intelligenter Stromzähler für die präzise Erfassung der elektrischen Leistungsflüsse im Haushalt. Das Gerät misst Spannung, Strom und Leistungsdaten in Echtzeit und stellt diese Informationen kompatiblen Zendure Energiesystemen zur Verfügung.
Besonders in Verbindung mit einem Zendure SolarFlow Batteriespeicher bildet der Smart Meter die Messgrundlage für eine bedarfsgerechte Regelung: Das Energiesystem kann erkennen, wie viel Leistung aktuell im Haushalt benötigt wird und seine Lade- bzw. Entladeleistung entsprechend anpassen.
Die neue 3CT-S-Generation bietet gegenüber dem bisherigen Smart Meter 3CT eine deutlich kompaktere Bauform sowie zusätzliche Kommunikationsmöglichkeiten. Neben WLAN und Bluetooth stehen jetzt auch Ethernet/LAN und RS485 zur Verfügung.

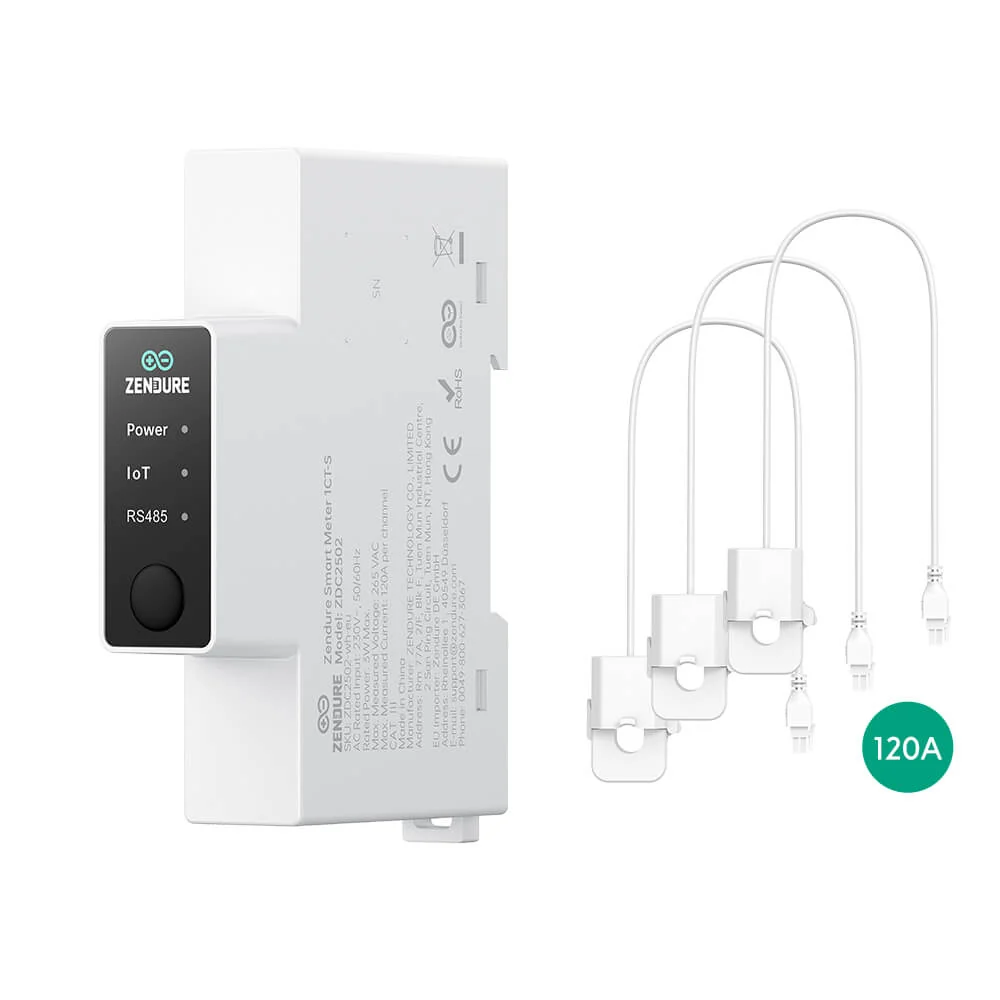

Im Lieferumfang befinden sich drei CT-Stromwandler mit jeweils 120 A zur Erfassung der drei Phasen L1, L2 und L3.
Direkte kabelgebundene Kommunikation mit ausgewählten kompatiblen Zendure SolarFlow Systemen.
Kabelgebundene Netzwerkverbindung als Alternative zu WLAN – besonders sinnvoll bei schwachem WLAN-Empfang im Verteilerkasten.
Mit nur 19 mm Breite benötigt der 3CT-S deutlich weniger Platz im Verteilerkasten als die vorherige 3CT-Generation.
Neben den drei Hauptphasen besitzt das Gerät einen zusätzlichen IL4-Eingang für einen optionalen weiteren Stromwandler.
Die Nennleistungsaufnahme des Smart Meter beträgt laut technischem Handbuch maximal 3 W.
Wie funktioniert der Zendure Smart Meter 3CT-S?
Die drei mitgelieferten CT-Stromwandler werden um die entsprechenden Phasenleiter im Verteilerkasten gelegt. Dadurch kann der Strom gemessen werden, ohne dass der komplette Laststrom direkt durch den Smart Meter fließen muss.
Gleichzeitig wird der Smart Meter über die Spannungseingänge mit L1, L2, L3 und Neutralleiter N verbunden. Aus Spannungs- und Strommessung ermittelt das Gerät die relevanten elektrischen Leistungsdaten.
Diese Daten können anschließend über WLAN, Ethernet oder eine direkte RS485-Kommunikation an das kompatible Zendure Energiesystem übertragen werden.
Netzbezug und Einspeisung intelligent erfassen
Der Smart Meter liefert dem kompatiblen Energiesystem Informationen über die aktuelle elektrische Last und den Leistungsfluss im Hausnetz. Dadurch kann das angeschlossene Speichersystem seine Leistung bedarfsgerecht regeln.
Steigt der Strombedarf, kann ein kompatibles SolarFlow System auf Grundlage der Messdaten seine Entladeleistung erhöhen. Bei geringerem Verbrauch oder einem Energieüberschuss kann das System seine Leistung entsprechend reduzieren bzw. Energie in den Speicher laden.
1-W-Präzision und 3-s-Reaktion laut Zendure
Zendure bewirbt den Smart Meter 3CT-S aktuell mit 1-W-Präzision und einer 3-s-Reaktion. Damit sollen Veränderungen des Haushaltsverbrauchs zeitnah erfasst und für die Leistungsregelung eines kompatiblen Energiesystems bereitgestellt werden.
Bei den Angaben „1 W“ und „3 s“ handelt es sich um von Zendure kommunizierte Produktmerkmale. Eine separate metrologische Genauigkeitsklasse in Form einer ±-Watt-Angabe nennt das aktuelle technische Handbuch nicht. Die tatsächliche Systemreaktion kann zudem vom verwendeten Kommunikationsweg, dem gekoppelten Energiesystem und der jeweiligen Systemkonfiguration abhängen.
Drei Phasen mit jeweils bis zu 120 A erfassen
Beim Smart Meter 3CT-S sind standardmäßig drei Stromwandler mit jeweils 120 A enthalten. Bei einer dreiphasigen Installation werden diese den Phasen L1, L2 und L3 zugeordnet.
| CT 1 | Phase L1 / Eingang IL1 |
| CT 2 | Phase L2 / Eingang IL2 |
| CT 3 | Phase L3 / Eingang IL3 |
| Zusätzlicher Eingang | IL4 für optionalen zusätzlichen CT |
Zusätzlichen Stromkreis separat messen
Neben den drei CT-Eingängen für die Hauptphasen besitzt der Smart Meter einen vierten Anschluss IL4.
Bei einem dreiphasigen System kann laut Zendure ein zusätzlicher Stromwandler zur separaten Überwachung eines dedizierten Stromkreises verwendet werden. Zendure nennt hier beispielsweise:
- Wärmepumpe
- PV-Wechselrichter / Dach-PV-Anlage
Ein zusätzlicher CT-Stromwandler ist nicht Bestandteil des Standard-Lieferumfangs mit 3× 120-A-CTs und muss bei Bedarf separat erworben werden.
Optionale 50-A-Stromwandler
Zendure bietet zusätzlich separate 50-A-Stromwandler als Zubehör bzw. in entsprechenden Produktvarianten an. Diese gehören bei der hier beschriebenen Standardvariante Zendure 3CT-S (120 A) nicht zum Lieferumfang.
Spannungsmessung über L1, L2, L3 und N
Der Smart Meter besitzt vier Anschlüsse zur Spannungsmessung: L1, L2, L3 und Neutralleiter N.
- AC-Nenneingang laut Handbuch: 230 V~, 50/60 Hz
- Maximal gemessene Spannung laut Handbuch: 265 VAC
- Zendure Produktvergleich: unterstützte Spannungsmessung 100–260 V
- Messkategorie: CAT III
RS485 – direkte kabelgebundene Kommunikation
Eine der wichtigsten Neuerungen des Smart Meter 3CT-S ist die Unterstützung von RS485. Dadurch kann der Smart Meter mit ausgewählten aktuellen Zendure Energiesystemen direkt kabelgebunden kommunizieren.
Im aktuellen Benutzerhandbuch beschreibt Zendure zwei unterschiedliche RS485-Verbindungsarten.
Direkte Verbindung über ein Standard-Ethernetkabel zwischen dem Combo-RJ45-Port des Smart Meter und dem RS485-Port eines kompatiblen Zendure Systems.
Für weitere kompatible Zendure Systeme steht eine separate kabelgebundene RS485-A/B-Verbindung zur Verfügung.
Offiziell dokumentierte RS485-Kompatibilität
Das aktuelle Smart-Meter-Handbuch nennt folgende Zendure Produkte ausdrücklich für eine direkte RS485-Verbindung:
| Zendure System | RS485-Verbindung laut Handbuch |
| SolarFlow 4000 Mix AC+ | Direkt über Combo-RJ45 / RS485 |
| SolarFlow 4000 Mix Pro | Direkt über Combo-RJ45 / RS485 |
| SolarFlow 1600 AC+ | RS485 über A/B-Terminals |
| SolarFlow 2400 AC+ | RS485 über A/B-Terminals |
| SolarFlow 2400 Pro | RS485 über A/B-Terminals |
Zendure nennt im Handbuch außerdem zukünftige RS485-kompatible Produkte. Da sich die Kompatibilität durch Firmware- und Produktupdates erweitern kann, sollte bei weiteren Modellen die jeweils aktuelle Zendure-Kompatibilitätsliste geprüft werden.
Weitere von Zendure aufgeführte kompatible Systeme
Auf der aktuellen deutschen Produktseite führt Zendure zusätzlich folgende Systeme als mit dem Smart Meter kompatibel auf:
- Zendure Hyper 2000
- Zendure SolarFlow 800
- Zendure SolarFlow 800 Pro
- Zendure SolarFlow 2400 AC
- Zendure AIO 2400
- Zendure Hub 2000
- Zendure Hub 1200
Ethernet / LAN für stabile Netzwerkverbindung
Verteilerkästen können WLAN-Signale abschwächen. Aus diesem Grund unterstützt der Smart Meter 3CT-S neben WLAN auch eine kabelgebundene Ethernet-Verbindung.
Zendure empfiehlt im aktuellen Handbuch ausdrücklich eine direkte Ethernet-Verbindung zum Router, wenn der WLAN-Empfang innerhalb der elektrischen Verteilung schwach ist.
WLAN 2,4 GHz und Bluetooth 5.0
Zur Einrichtung und drahtlosen Kommunikation stehen WLAN und Bluetooth zur Verfügung.
- Wi-Fi 802.11 b/g/n
- WLAN-Frequenz: 2.412–2.472 MHz
- Max. WLAN-Sendeleistung: 20 dBm
- Unterstützt ausschließlich 2,4-GHz-WLAN
- Bluetooth 5.0
- Bluetooth-Frequenz: 2.402–2.480 MHz
- Max. Bluetooth-Sendeleistung: 20 dBm
Einrichtung über die Zendure App
Nach der fachgerechten elektrischen Installation wird der Smart Meter über die Zendure App eingerichtet.
- Smart Meter einschalten
- Konfigurationsmodus aktivieren
- Smart Meter in der Zendure App hinzufügen
- Verbindung per WLAN, Ethernet oder Bluetooth einrichten
- Elektrisches Haussystem konfigurieren
- Stromwandler den jeweiligen Messaufgaben zuordnen
- Firmware vor der Verwendung auf die aktuelle Version aktualisieren
Verbrauch, Dach-PV und Wärmepumpe zuordnen
Im Rahmen der Initialisierung können die Stromwandler laut aktuellem Zendure-Handbuch unterschiedlichen Messaufgaben zugeordnet werden.
- Hausverbrauch
- Dach-PV / Rooftop Solar
- Wärmepumpe
Bei einer dreiphasigen Installation steht neben den drei Hauptstromwandlern ein zusätzlicher CT-Eingang zur Überwachung eines weiteren Stromkreises zur Verfügung.
Integration in Zendure HEMS und Zen+ OS
Der Smart Meter kann als Messkomponente innerhalb eines kompatiblen Zendure Home Energy Management Systems eingesetzt werden. Er liefert die erforderlichen Verbrauchs- und Leistungsdaten, auf deren Basis ein kompatibles Energiesystem seine Betriebsstrategie anpassen kann.
Je nach eingesetztem Zendure System und Kommunikationsweg können die Daten lokal über RS485 oder über Netzwerk- bzw. Cloud-Kommunikation verarbeitet werden.

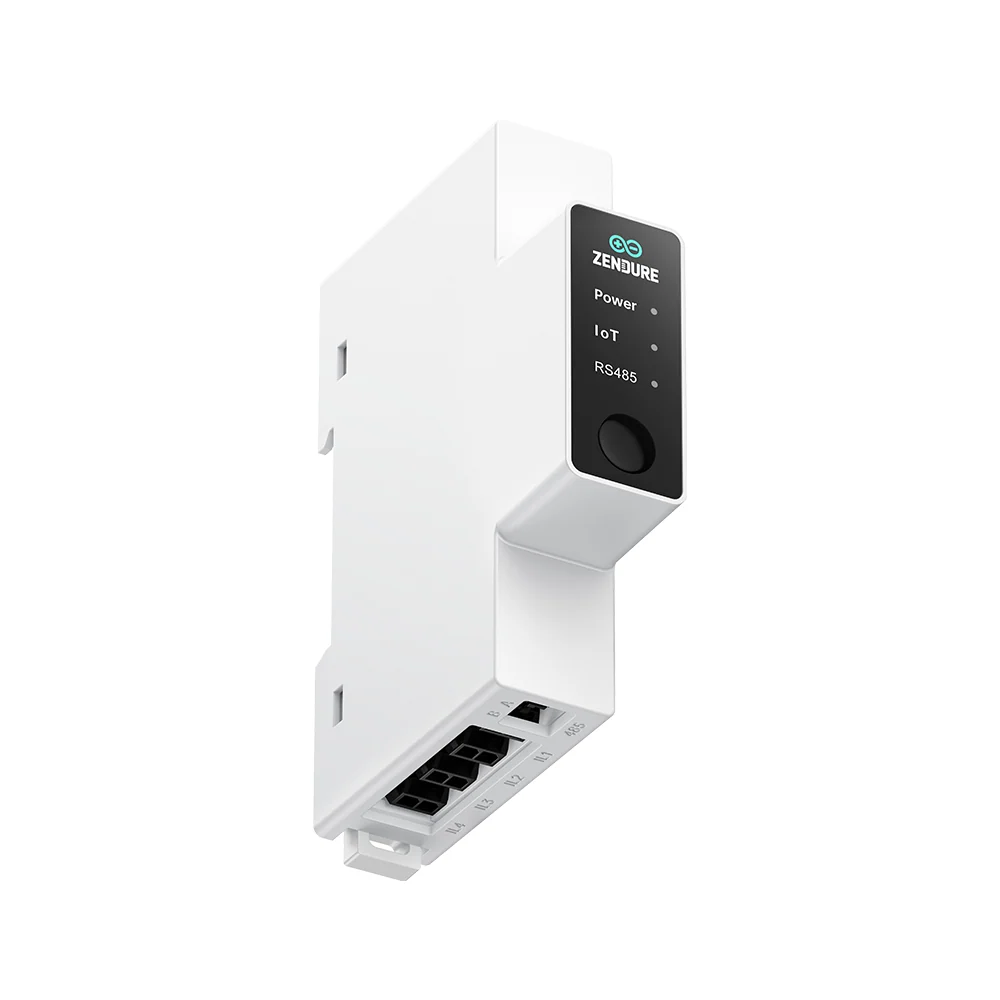

Kompakte DIN-Schienen-Montage
Der Smart Meter 3CT-S ist zur Installation in einem geeigneten Verteilerkasten oder Schaltschrank auf einer DIN-Schiene vorgesehen.
Mit Abmessungen von nur 94 × 19 × 69 mm ist das neue Modell besonders schmal aufgebaut.
Zendure bezeichnet die Konstruktion als 1-PIN-Design und verwendet einen optimierten hinteren Befestigungsclip für eine einfachere Montage auf der DIN-Schiene.
Richtige Ausrichtung der CT-Stromwandler
Die CT-Wandler besitzen eine definierte Messrichtung. Zendure kennzeichnet die Richtung mit Netz → Haus.
- Netzseite zeigt in Richtung Stromnetz / Hauptzähler
- Hausseite zeigt in Richtung Hausverteilung / Verbraucher
- Alle drei CT-Wandler müssen in der korrekten und gleichen Richtung montiert werden
- CT1, CT2 und CT3 sind den entsprechenden Phasen L1, L2 und L3 zuzuordnen
Eine falsche Zuordnung oder Montagerichtung kann zu einer fehlerhaften Interpretation der Leistungsflussrichtung führen. Die Installation muss deshalb entsprechend der aktuellen Zendure-Anleitung erfolgen.

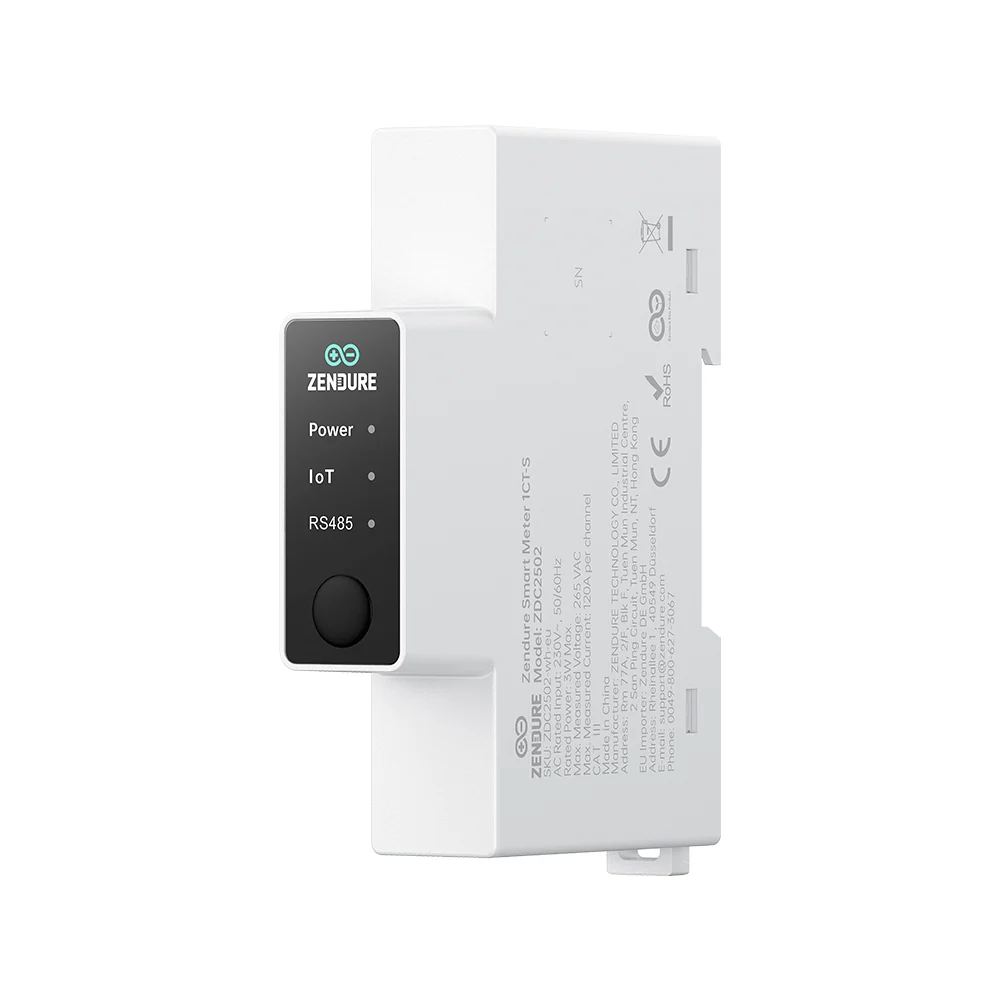

LED-Statusanzeigen
Auf der Gerätefront befinden sich Statusanzeigen für Power, IoT und RS485.
| Alle LEDs aus | Keine Stromversorgung |
| Power dauerhaft grün | Gerät eingeschaltet |
| Power rot blinkend | Gerätefehler – Details in der App prüfen |
| IoT grün blinkend | Netzwerk getrennt / wartet auf WLAN- oder LAN-Verbindung |
| IoT dauerhaft grün | Normale Internetverbindung |
| IoT dauerhaft gelb | Internet getrennt, lokale Kommunikation funktioniert |
| IoT dauerhaft rot | Internet- und lokale Kommunikation gestört |
| Laufendes grünes LED-Muster | OTA-Firmware-Update |
Bedientaste am Gerät
- 3 Sekunden gedrückt halten: WLAN-Verbindung zurücksetzen
- 10 Sekunden gedrückt halten: Smart Meter zurücksetzen
Technische Daten Zendure Smart Meter 3CT-S
| Produktdaten | |
| Hersteller | Zendure |
| Produktname | Zendure Smart Meter 3CT-S |
| Modell | ZDC2503 |
| SKU | ZDC2503-wh-eu |
| Bauart | DIN-Schienen Smart Meter |
| Abmessungen | 94 × 19 × 69 mm |
| Geplante Lebensdauer laut Zendure | 10 Jahre |
| Elektrische Daten | |
| AC-Nenneingang | 230 V~, 50/60 Hz |
| Nennleistungsaufnahme | max. 3 W |
| Max. gemessene Spannung | 265 VAC |
| Unterstützte Spannungsmessung laut Produktseite | 100–260 V |
| Max. gemessener Strom | 120 A je Kanal |
| Messkategorie | CAT III |
| Stromwandler / CT | |
| Anzahl mitgelieferter CT-Wandler | 3 |
| Nennbereich der enthaltenen CTs | 120 A je CT |
| CT-Eingänge am Gerät | IL1, IL2, IL3, IL4 |
| Zusätzlicher CT möglich | Ja, abhängig von Systemkonfiguration |
| Spannungseingänge | |
| Anschlüsse | L1 / L2 / L3 / N |
| Kommunikation | |
| Ethernet / LAN | Ja |
| RS485 | Ja |
| RJ45 | Combo-Port für LAN / RS485 |
| Separater RS485-Anschluss | RS485 A/B |
| WLAN | Wi-Fi 802.11 b/g/n, 2,4 GHz |
| WLAN-Frequenz | 2.412–2.472 MHz |
| Max. WLAN-Sendeleistung | 20 dBm |
| Bluetooth | Bluetooth 5.0 |
| Bluetooth-Frequenz | 2.402–2.480 MHz |
| Max. Bluetooth-Sendeleistung | 20 dBm |
Lieferumfang Zendure Smart Meter 3CT-S
- 1 × Zendure Smart Meter 3CT-S
- 3 × 120-A-Stromwandler / CT-Klemmen
- 1 × Spannungseingangs-Terminal
- 1 × Schraubendreher
- 1 × Benutzerhandbuch
Installation ausschließlich durch Elektrofachkraft
Zendure schreibt im aktuellen Benutzerhandbuch ausdrücklich vor, dass der Smart Meter 3CT-S durch eine qualifizierte bzw. zugelassene Elektrofachkraft installiert werden muss.
Vor Anschlussarbeiten muss die betreffende elektrische Anlage spannungsfrei geschaltet und die Spannungsfreiheit fachgerecht festgestellt werden.
- Installation nur entsprechend der aktuellen Zendure-Anleitung
- Vor Installation Anlage spannungsfrei schalten
- Spannungsfreiheit vor Arbeiten prüfen
- Installation in geeignetem Verteilerkasten oder Schaltschrank
- Ausreichend Platz für Verkabelung und Belüftung vorsehen
- Gerät nicht im Freien installieren
- Gerät keiner Feuchtigkeit aussetzen
- Nicht in Flüssigkeit eintauchen
- Nicht in Umgebungen mit brennbaren oder explosiven Gasen bzw. Rauch installieren
- Gerät nicht eigenmächtig zerlegen oder interne Bauteile austauschen
Für den Innenbereich vorgesehen
Das aktuelle Benutzerhandbuch schreibt ausdrücklich vor, den Smart Meter nicht im Freien zu installieren oder zu betreiben und ihn nicht Feuchtigkeit auszusetzen.
Eine IP-Schutzart wird im aktuellen technischen Datenblatt des Smart Meter 3CT-S nicht ausgewiesen. Aus diesem Grund wird in dieser Produktbeschreibung bewusst keine IP-Klassifizierung angegeben.
10 Jahre geplante Lebensdauer – 2 Jahre Herstellergarantie
Zendure nennt für den Smart Meter 3CT-S auf der Produktseite eine geplante Lebensdauer von 10 Jahren.
Davon zu unterscheiden ist die Herstellergarantie: In den aktuellen Zendure-Garantiebedingungen wird der Smart Meter 3CT-S mit 2 Jahren Herstellergarantie aufgeführt.
EU-Konformität laut Hersteller
Zendure erklärt im aktuellen Benutzerhandbuch die Konformität des Smart Meter 3CT-S/1CT-S unter anderem mit folgenden EU-Richtlinien:
- 2014/53/EU – Radio Equipment Directive (RED)
- 2011/65/EU – RoHS
- 2015/863/EU – Ergänzung der RoHS-Richtlinie
Hersteller und EU-Importeur laut Zendure-Handbuch
| Hersteller | Zendure Technology Co., Limited Rm 77A, 2/F, Blk F, Tuen Mun Industrial Centre 2 San Ping Circuit, Tuen Mun, NT Hong Kong |
| EU-Importeur | Zendure DE GmbH Rheinallee 1 40549 Düsseldorf Deutschland |
| Support E-Mail | support@zendure.com |
| Deutschland Support | +49 800 627 3067 |
Entsorgung von Elektrogeräten
Elektrische und elektronische Altgeräte dürfen nicht über den normalen Hausmüll entsorgt werden. Das Gerät ist entsprechend den jeweils geltenden gesetzlichen Vorgaben einer geeigneten Sammel- bzw. Recyclingstelle für Elektroaltgeräte zuzuführen.
Hinweis zu 0 % Umsatzsteuer
Für bestimmte Lieferungen im Zusammenhang mit begünstigten Photovoltaikanlagen kann in Deutschland nach § 12 Abs. 3 UStG ein Umsatzsteuersatz von 0 % zur Anwendung kommen.
Die Finanzverwaltung nennt insbesondere Energiemanagement-Systeme als mögliche wesentliche Komponenten einer Photovoltaikanlage. Ob der Nullsteuersatz beim Smart Meter 3CT-S im konkreten Kauf- und Verwendungsfall anwendbar ist, richtet sich nach den gesetzlichen Voraussetzungen und ist im jeweiligen Einzelfall zu prüfen.
Technische Änderungen, Firmware-Änderungen und Änderungen der Produktkompatibilität vorbehalten. Maßgeblich sind die jeweils aktuellen technischen Daten, Bedienungsanleitungen, Sicherheitshinweise und Garantiebedingungen des Herstellers Zendure. Angaben zu 1-W-Präzision, 3-s-Reaktionszeit und geplanter Lebensdauer beruhen auf aktuellen Herstellerangaben. Die elektrische Installation des Smart Meter 3CT-S muss gemäß Zendure-Anleitung und den geltenden elektrotechnischen Vorschriften durch eine entsprechend qualifizierte Elektrofachkraft erfolgen.
